A PROFIBUS Hálózatok Alapjai: Érthető Útmutató a Működéshez és Komponensekhez

A modern ipari környezet elképzelhetetlen automatizálás nélkül, és ennek a bonyolult gépezetnek a szívében a kommunikációs hálózatok dobognak. Talán már találkozott is a PROFIBUS kifejezéssel, ami elsőre száraz műszaki szakkifejezésnek tűnhet, de valójában egy izgalmas és kulcsfontosságú technológia, ami gyárak ezreinek működését teszi lehetővé szerte a világon. Ha valaha is elgondolkodott azon, hogyan beszélgetnek egymással a szenzorok, aktuátorok és vezérlők egy automatizált gyártósoron, vagy hogyan jut el az adat az egyik géptől a másikig, akkor ez a téma garantáltan leköti majd a figyelmét. Ez a technológia nem csupán kábelek és protokollok összessége, hanem az ipari hatékonyság, megbízhatóság és biztonság egyik alappillére.

Ez az írás egy átfogó és érthető útmutatót kínál a PROFIBUS hálózatok működéséhez és komponenseihez. Nem cészunk az, hogy száraz műszaki leírást adjunk, hanem sokkal inkább egy olyan, emberi nyelven megírt kalauzt, amely lépésről lépésre vezeti be önt ebbe a lenyűgöző világba. Megismerheti a különböző PROFIBUS változatok közötti különbségeket, megtudhatja, milyen alkatrészekből épül fel egy ilyen rendszer, és hogyan kommunikálnak egymással az eszközök. Akár kezdő, akár már rendelkezik némi előzetes tudással, itt minden szükséges információt megtalál ahhoz, hogy magabiztosan értse és értelmezze a PROFIBUS technológiát, és inspirációt merítsen a további felfedezésekhez.

PROFIBUS hálózatok: Miért alapvető az iparban?

Az ipari automatizálás fejlődése során az igény egyre nagyobb lett a megbízható, gyors és költséghatékony adatátvitelre a terepi eszközök és a vezérlőrendszerek között. A PROFIBUS technológia éppen erre a kihívásra adott választ, és vált az egyik legelterjedtebb terepi busz rendszerré az elmúlt évtizedekben. Jelentősége abban rejlik, hogy képes összekapcsolni a gyártási folyamat minden szintjét, a legegyszerűbb szenzoroktól kezdve a komplex vezérlőkig.

Mi a PROFIBUS és miért alakult ki?

A PROFIBUS, ami a "Process Field Bus" rövidítése, egy ipari kommunikációs szabvány, amelyet eredetileg a Siemens és a német ipari vállalatok konzorciuma fejlesztett ki az 1980-as évek végén. Célja az volt, hogy felváltsa az addig uralkodó, bonyolult és drága pont-pont közötti kábelezést, valamint az analóg jelátvitelt. Az ipari környezetben a megbízhatóság, a valós idejű működés és a zajtűrő képesség kiemelten fontos, és a PROFIBUS épp ezeket a követelményeket elégíti ki. Létrehozása egyértelműen a hatékonyság és a rugalmasság növelését szolgálta a gyártási folyamatokban.

A digitális kommunikáció előnyei az analóggal szemben

Korábban az ipari berendezések közötti kommunikáció jellemzően analóg jelekkel történt, például 4-20 mA áramhurkokkal. Bár ez a módszer egyszerűnek tűnhetett, számos hátránnyal járt:

• Korlátozott információ: Egy analóg jel csak egyetlen értéket tudott továbbítani (pl. hőmérséklet, nyomás).
• Magas kábelezési költségek: Minden egyes jelhez külön kábelre volt szükség, ami hatalmas kábelrengeteget és bonyolult telepítést eredményezett.
• Zajérzékenység: Az analóg jelek könnyen torzulhatnak elektromágneses zaj hatására, ami pontatlan mérésekhez vezethet.
• Diagnosztika hiánya: Nehéz volt megállapítani, miért nem működik egy eszköz, vagy mi okozza a hibát.

Ezzel szemben a digitális kommunikáció, mint amilyen a PROFIBUS is, forradalmi változást hozott:

További cikkek

Arcizomtornával a rugalmasabb bőrért: Lépésről lépésre útmutató

Új dimenzióba lépnek az ifjúsági sorozatok a forradalmi kameratechnológiával

A diavetítő működése: A varázslatos képkivetítő titkai

• Több adat, egy kábelen: Egyetlen kábelen keresztül több szenzor és aktuátor adatait lehet továbbítani, beleértve nem csak a mérési értékeket, hanem diagnosztikai információkat is.
• Robusztusság: A digitális jelek kevésbé érzékenyek a zajra, és a hibajavító mechanizmusok biztosítják az adatok integritását.
• Fejlett diagnosztika: A rendszer képes az eszközök állapotáról, hibáiról visszajelzést adni, ami jelentősen meggyorsítja a hibaelhárítást.
• Rugalmasság és skálázhatóság: Könnyebb új eszközöket hozzáadni vagy meglévőket módosítani a hálózaton.

„Az ipari kommunikációban a digitális átállás nem csupán technológiai újítás, hanem a megbízhatóság és a hatékonyság kulcsa, amely lehetővé teszi a komplex rendszerek zökkenőmentes működését.”

A PROFIBUS család: DP, PA és FMS

A PROFIBUS nem egyetlen, monolitikus szabvány, hanem egy család, amely különböző változatokat foglal magában, mindegyiket specifikus ipari igényekre optimalizálva. A három fő változat a PROFIBUS DP, a PROFIBUS PA és a PROFIBUS FMS. Bár mindegyik PROFIBUS, jelentős különbségek vannak a működésükben és az alkalmazási területeikben.

PROFIBUS DP (Decentralized Periphery): A sebesség bajnoka

A PROFIBUS DP (Decentralized Periphery) a legelterjedtebb PROFIBUS változat, amelyet a sebesség és a hatékonyság jegyében fejlesztettek ki. Fő célja a gyors adatcsere a vezérlőrendszerek (PLC-k) és a decentralizált terepi eszközök, például szenzorok, aktuátorok, bemeneti/kimeneti modulok között. Ideális választás olyan alkalmazásokhoz, ahol a gyors reakcióidő kritikus, mint például a gyártósorok, csomagológépek vagy robotikai rendszerek.

Főbb jellemzők és alkalmazási területek:

• Sebesség: A PROFIBUS DP akár 12 Mbit/s adatátviteli sebességre is képes, ami rendkívül gyors ciklusidőket tesz lehetővé.
• Adatátviteli mód: Főként RS-485 alapú fizikai réteget használ, amely viszonylag nagy távolságokat és robusztus működést biztosít.
• Master-Slave kommunikáció: Egy DP master (általában egy PLC) vezérli a kommunikációt, és lekérdezi a DP slave eszközöket (pl. I/O modulok, motorhajtások).
• Alkalmazási területek: Gyártástechnológia, gépgyártás, automatizált raktárak, robotika, csomagolóipar.

DP master és slave eszközök:

• DP master: Ez az eszköz irányítja a kommunikációt a hálózaton. Általában egy programozható logikai vezérlő (PLC) vagy egy PC alapú vezérlő látja el ezt a feladatot. A master ciklikusan lekérdezi a slave eszközöket, és kiírja az adatokat a kimenetekre.
• DP slave: Ezek a terepi eszközök, amelyek a master utasításait hajtják végre, és adatokat szolgáltatnak a masternek. Lehetnek egyszerű I/O modulok, frekvenciaváltók, szelepszigetek vagy akár komplexebb mérőeszközök is.

„A PROFIBUS DP a modern gyártás gerince, ahol a sebesség és a megbízhatóság kulcsfontosságú a termelékenység és a hatékonyság fenntartásához.”

PROFIBUS PA (Process Automation): A folyamatautomatizálás specialistája

A PROFIBUS PA (Process Automation) a folyamatautomatizálási iparág specifikus igényeire szabott változat. Itt a hangsúly nem elsősorban a nyers sebességen van, hanem a robusztusságon, a robbanásveszélyes környezetben való működés képességén és az eszközök tápellátásának egyszerűsítésén. A PA változat a IEC 61158-2 szabványon alapuló fizikai réteget használja, ami intrinsically safe (gyújtószikramentes) működést tesz lehetővé, így ideális választás vegyi üzemekbe, olaj- és gázkitermelésbe, gyógyszergyártásba és más veszélyes környezetekbe.

Főbb jellemzők, robusztusság és tápellátás a buszról:

• Gyújtószikramentes működés (Ex-védelem): Ez a legfontosabb jellemzője. A PA rendszer úgy van kialakítva, hogy még hiba esetén sem keletkezhet szikra, ami robbanást okozhatna gyúlékony gázok vagy porok jelenlétében.
• Tápellátás a buszról (Power-over-Bus): A terepi eszközök nem igényelnek külön tápkábelt, mivel a tápellátást közvetlenül a kommunikációs kábelen keresztül kapják. Ez jelentősen csökkenti a kábelezési költségeket és a telepítési időt.
• Alacsonyabb sebesség: A PA sebessége fixen 31,25 kbit/s, ami elegendő a folyamatautomatizálási alkalmazásokhoz, ahol a változások általában lassabbak.
• Hosszabb kábelhossz: A PA kábelek akár 1900 méter hosszan is futhatnak ismétlők nélkül.
• Adatátviteli mód: Kétvezetékes árnyékolt kábelen, Manchester kódolással történik az adatátvitel.

Alkalmazási területek:

• Vegyipar
• Olaj- és gázipar
• Gyógyszergyártás
• Víz- és szennyvízkezelés
• Élelmiszeripar (bizonyos zónákban)

A PROFIBUS PA gyakran használ hidat a PROFIBUS DP hálózattal, ahol a DP gyorsabb gerinchálózatként szolgál, a PA pedig a terepi eszközökkel kommunikál a veszélyes zónákban.

„A PROFIBUS PA nem csupán adatokat továbbít, hanem biztonságot is szavatol, lehetővé téve a kritikus folyamatok megbízható vezérlését a legveszélyesebb ipari környezetekben is.”

PROFIBUS FMS (Fieldbus Message Specification): A kezdetek és az örökség

A PROFIBUS FMS (Fieldbus Message Specification) volt a PROFIBUS család eredeti, legelső változata. Célja az volt, hogy lehetővé tegye a kommunikációt a programozható vezérlők (PLC-k) és a komplexebb vezérlőrendszerek között. Az FMS egy rugalmas, peer-to-peer kommunikációs modellt kínált, ami azt jelentette, hogy az eszközök egyenrangú félként tudtak egymással kommunikálni, nem csak master-slave módon.

Rövid történet, miért kevésbé elterjedt ma:

Az FMS a 80-as évek végén és a 90-es évek elején úttörő volt, azonban a modern ipari automatizálás igényei, különösen a gyorsabb adatátvitel és az egyszerűbb konfiguráció iránti vágy, a PROFIBUS DP térnyeréséhez vezettek. Az FMS komplexebb konfigurációt és lassabb sebességet kínált, mint a DP, ezért ma már nagyrészt elavultnak számít, és új telepítésekhez már nem használják. Azonban számos régebbi rendszerben még mindig megtalálható, és fontos szerepet játszott a terepi busz technológia fejlődésében.

„Az FMS a PROFIBUS történetének alapköve volt, amely megmutatta a digitális terepi kommunikációban rejlő potenciált, még ha a sebesség és az egyszerűség végül a DP változatot emelte is a piedesztálra.”

Íme egy táblázat, amely összefoglalja a három PROFIBUS változat főbb jellemzőit:

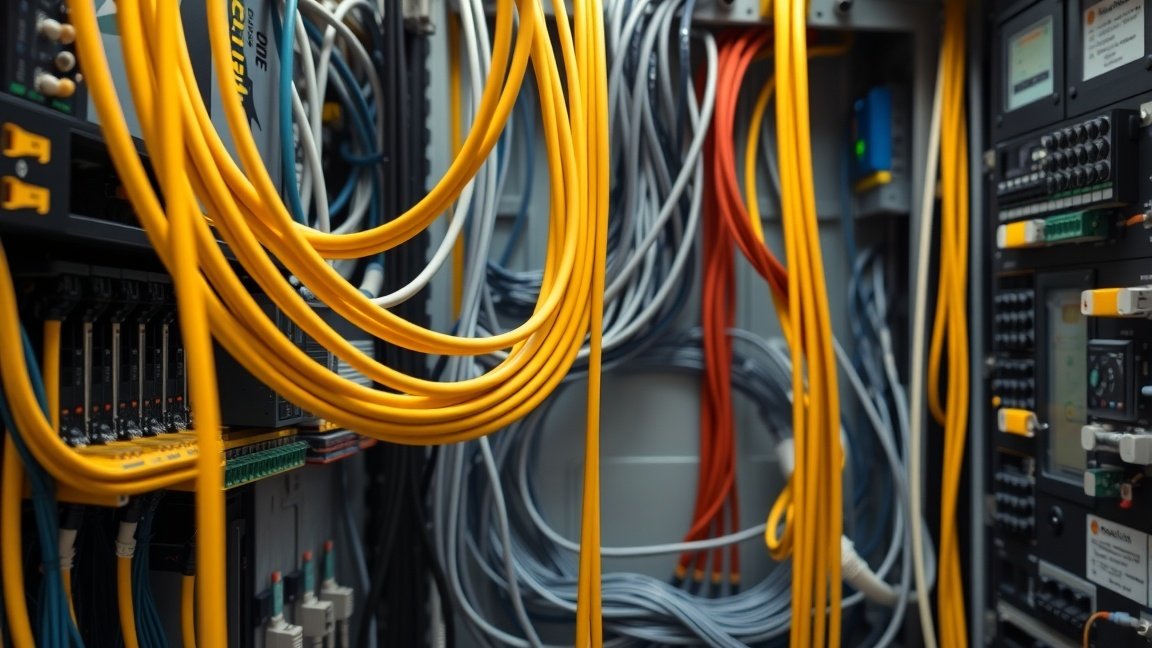

A PROFIBUS hálózatok felépítése és kulcskomponensei

Egy PROFIBUS hálózat megértéséhez elengedhetetlen, hogy tisztában legyünk az alapvető építőköveivel és azok működésével. A hálózat fizikai felépítése, a kommunikációs protokoll és a különböző komponensek mind hozzájárulnak a rendszer megbízhatóságához és teljesítményéhez.

Fizikai réteg: RS-485 és Manchester kódolás

A PROFIBUS DP hálózatok fizikai rétege leggyakrabban az RS-485 szabványon alapul. Ez egy differenciális jeltovábbítási technológia, ami azt jelenti, hogy az adatokat két vezeték közötti feszültségkülönbségként továbbítják. Ez a módszer rendkívül ellenállóvá teszi a rendszert az elektromágneses zavarokkal szemben, ami kritikus az ipari környezetben.

• Kábelezés: A PROFIBUS DP kábelezéshez speciális, árnyékolt, csavart érpárú kábeleket használnak (általában lila színűek). Ezek a kábelek optimalizálva vannak a nagy sebességű adatátvitelre és a zajvédelemre. Fontos a kábel megfelelő lezárása a busz mindkét végén lezáró ellenállásokkal, hogy elkerüljük a jelvisszaverődéseket.
• Csatlakozók: A leggyakrabban használt csatlakozók a 9 tűs D-sub csatlakozók. Ezek egyszerűen és gyorsan szerelhetők, és biztosítják a megbízható kapcsolatot.
• Manchester kódolás: Az adatok továbbítása Manchester kódolással történik. Ez egy önszinkronizáló kódolási eljárás, ami azt jelenti, hogy minden bit tartalmazza a saját órajelét, így a vevő könnyen szinkronizálhatja magát az adóval, még hosszú kábelhosszak esetén is. Ez növeli a kommunikáció megbízhatóságát.

„Az RS-485 és a Manchester kódolás kombinációja nem csupán adatok továbbítását teszi lehetővé, hanem egy olyan robusztus alapot biztosít, amely ellenáll az ipari környezet kihívásainak, és garantálja a zavartalan kommunikációt.”

Kommunikációs protokoll: Master-Slave elv

A PROFIBUS hálózatok, különösen a DP és PA változatok, a master-slave kommunikációs elvet követik. Ez azt jelenti, hogy a hálózaton van legalább egy master eszköz, amely irányítja a kommunikációt, és több slave eszköz, amelyek válaszolnak a master kéréseire.

• Master eszköz (pl. PLC): A master a hálózat agya. Ő küldi a lekérdezéseket és parancsokat a slave eszközöknek, és gyűjti össze tőlük az adatokat. Egy hálózaton több master is lehet (multi-master rendszer), de egy időben csak egy master lehet aktív.
• Slave eszköz (pl. I/O modul, szenzor): A slave eszközök passzívan várnak a master kérésére. Amikor a master megcímez egy slave-et, az elküldi a kért adatokat, vagy végrehajtja a kapott parancsot.

Ciklikus és aciklikus adatátvitel:

• Ciklikus adatátvitel: Ez a PROFIBUS DP alapvető működési módja. A master rendszeres időközönként (ciklikusan) lekérdezi az összes konfigurált slave eszközt, és frissíti a bemeneti adatokat, valamint kiírja a kimeneti adatokat. Ez a gyors és ismétlődő adatcsere ideális a valós idejű vezérlési feladatokhoz.
• Aciklikus adatátvitel (DPV1/DPV2): A modern PROFIBUS DP rendszerek (DPV1 és DPV2 kiterjesztésekkel) támogatják az aciklikus adatátvitelt is. Ez lehetővé teszi, hogy a master vagy akár egy másik master eszköz (pl. egy operátori panel) igény szerint, nem ciklikusan olvasson vagy írjon adatokat egy slave eszközből. Ez hasznos lehet diagnosztikai adatok, paraméterek vagy konfigurációs információk lekérdezésére, amelyek nem igényelnek valós idejű, ciklikus frissítést.

„A master-slave elv biztosítja a rendezett kommunikációt, a ciklikus adatátvitel pedig a valós idejű vezérlés alapját képezi, míg az aciklikus kiterjeszti a diagnosztikai és konfigurációs lehetőségeket.”

Hálózati topológiák: Busz és csillag

A PROFIBUS hálózatok többféle topológiában is kiépíthetők, de a leggyakoribb és alapvető topológia a busz topológia.

• Busz topológia: Ez a legegyszerűbb és legelterjedtebb topológia, ahol az összes eszköz egyetlen közös kábelre van felfűzve, mint gyöngyök egy fonalon. A busz mindkét végét lezáró ellenállással kell ellátni a jelvisszaverődések elkerülése érdekében. Ez a topológia könnyen telepíthető, de egy kábelszakadás a busz bármely pontján leállíthatja a teljes kommunikációt az adott szegmensen.
• Fa topológia: Ez a busz topológia egy kiterjesztése, ahol elágazások is lehetnek. Ez ismétlők (repeaterek) vagy optikai konverterek segítségével valósítható meg.
• Csillag topológia: Kevésbé jellemző a "tiszta" PROFIBUS hálózatokra, de hubok vagy aktív elosztók (pl. PROFIBUS-DP/PA linkek) segítségével létrehozható. Itt minden eszköz egy központi pontra csatlakozik. Ez növeli a hibatűrést, mivel egy eszköz hibája nem befolyásolja a többi eszközt, de több kábelt igényel.

Ismétlők, optikai konverterek szerepe:

• Ismétlők (Repeaterek): A PROFIBUS ismétlők felerősítik és regenerálják a jelet, lehetővé téve a nagyobb kábelhosszakat és a több eszköz csatlakoztatását egy szegmensre. Segítségükkel szegmensekre bontható a hálózat, ami növeli a stabilitást.
• Optikai konverterek (OFC – Optical Fiber Converter): Ezek az eszközök az elektromos jelet optikai jellé alakítják, és optikai kábelen keresztül továbbítják. Az optikai kábelek rendkívül ellenállóak az elektromágneses zavarokkal szemben, és sokkal nagyobb távolságokat képesek áthidalni, mint a rézkábelek. Ideálisak nagy távolságok, vagy extrém zajos környezetek áthidalására.

„A megfelelő hálózati topológia és az olyan komponensek, mint az ismétlők és optikai konverterek, kulcsfontosságúak a PROFIBUS hálózatok skálázhatóságának, megbízhatóságának és a nagy távolságokon keresztüli stabil működésének biztosításához.”

Íme egy táblázat, amely bemutatja a gyakori PROFIBUS komponenseket és funkcióikat:

A PROFIBUS működése a gyakorlatban

A PROFIBUS hálózatok hatékony működése mögött precíz adatcsere mechanizmusok és gondos konfiguráció áll. A valós idejű ipari folyamatokban minden ezredmásodperc számít, ezért a protokoll optimalizálva van a gyors és megbízható adatátvitelre.

Adatcsere és üzenetstruktúra

A PROFIBUS DP a master-slave elv alapján kommunikál, ahol a master (pl. egy PLC) ciklikusan lekérdezi a slave eszközöket. Az adatcsere üzenetek formájában történik. Minden üzenet egy meghatározott struktúrával rendelkezik, amely tartalmazza a címet, az adatokat és a hibajavító kódokat.
A PROFIBUS protokoll különböző verziói léteznek, amelyek további funkcionalitással bővítik az alapvető adatátvitelt:

• DPV0: Ez a PROFIBUS DP alapvető verziója, amely a ciklikus adatátvitelre koncentrál. Ideális a gyors I/O adatok cseréjére. Lehetővé teszi a master számára, hogy bemeneti adatokat olvasson és kimeneti adatokat írjon a slave eszközökön.
• DPV1: A DPV1 kiterjesztés az aciklikus adatátvitelt vezette be. Ez azt jelenti, hogy a master (vagy akár egy másik master) igény szerint, nem ciklikusan képes diagnosztikai információkat, paramétereket vagy konfigurációs adatokat olvasni és írni a slave eszközökből. Ez jelentősen megkönnyíti az eszközök karbantartását és diagnosztikáját futás közben.
• DPV2: A DPV2 továbbfejlesztések a valós idejű izokrón kommunikációt (IRT – Isochronous Real-Time) és a slave-től slave-ig tartó adatátvitelt (DXB – Data Exchange Broadcast) teszik lehetővé. Az IRT garantálja a rendkívül pontos és szinkronizált adatátvitelt, ami kritikus lehet például mozgásvezérlési alkalmazásokban, ahol a tengelyeknek tökéletesen szinkronban kell mozogniuk. A DXB lehetővé teszi, hogy a slave eszközök közvetlenül kommunikáljanak egymással a master beavatkozása nélkül, tovább csökkentve a reakcióidőt.

„A PROFIBUS üzenetstruktúra és a DPV kiterjesztések egyre kifinomultabbá tették az ipari kommunikációt, a gyors I/O adatoktól a valós idejű szinkronizációig és a részletes diagnosztikáig minden igényt kielégítve.”

Címzés és konfiguráció: GSD fájlok szerepe

Minden PROFIBUS hálózaton lévő eszköznek egyedi címre van szüksége ahhoz, hogy a master felismerje és kommunikálni tudjon vele. Ezeket a címeket általában 0 és 126 között lehet beállítani (a master gyakran a 2-es címet kapja, de ez gyártónként eltérhet). A címeket vagy hardveresen (DIP kapcsolók) vagy szoftveresen lehet beállítani.

A PROFIBUS hálózatok konfigurálása egy mérnöki szoftver (pl. Siemens TIA Portal, Step 7) segítségével történik. Ez a szoftver használja az úgynevezett GSD fájlokat (General Station Description file).

• GSD fájl: Ez egy szabványos (XML alapú) szöveges fájl, amelyet az eszközgyártók biztosítanak a PROFIBUS slave eszközeikhez. A GSD fájl tartalmazza az eszköz összes fontos jellemzőjét és konfigurációs lehetőségét:
  • A gyártó neve és az eszköz típusa.
  • A támogatott adatátviteli sebességek.
  • Az I/O modulok elrendezése és típusa.
  • A konfigurálható paraméterek (pl. szenzor tartománya, szűrőbeállítások).
  • Diagnosztikai lehetőségek.

A mérnöki szoftver beolvassa a GSD fájlokat, és megjeleníti az eszközök konfigurációs lehetőségeit. A felhasználó ezután grafikusan vagy paraméterek beállításával konfigurálja a hálózatot, kiválasztja a kívánt slave eszközöket, beállítja a címeiket és a moduljaikat. Ez a konfiguráció letöltődik a master eszközbe (PLC), amely ez alapján fogja irányítani a kommunikációt a hálózaton.

„A GSD fájlok a PROFIBUS hálózatok konfigurációjának kulcsai, hidat képezve a fizikai eszközök és a szoftveres vezérlőrendszerek között, biztosítva a zökkenőmentes telepítést és a rugalmas paraméterezést.”

Diagnosztika és hibaelhárítás

A PROFIBUS hálózatok tervezésekor nagy hangsúlyt fektettek a diagnosztikai képességekre, mivel az ipari környezetben elengedhetetlen a gyors hibafelismerés és -elhárítás.

• Diagnosztikai információk: A slave eszközök képesek diagnosztikai információkat küldeni a masternek az állapotukról. Ez magában foglalhatja az eszközhibákat (pl. szenzorhiba, belső hiba), a modulhibákat (pl. szakadt vezeték a bemeneten), vagy a hálózati hibákat (pl. megszakadt kommunikáció). Ezek az információk megjelennek a PLC diagnosztikai pufferében vagy a mérnöki szoftverben.
• LED kijelzők: A PROFIBUS eszközökön gyakran találhatók LED-ek, amelyek azonnali visszajelzést adnak az eszköz állapotáról és a kommunikációról. Például egy zöld LED a kommunikáció rendben létét jelzi, míg egy piros vagy villogó LED hibára utal.
• Diagnosztikai eszközök: Speciális hardveres és szoftveres PROFIBUS diagnosztikai eszközök (pl. PROFIBUS analizátorok) léteznek, amelyekkel részletesebben elemezhető a hálózati forgalom, a jelminőség, és azonosíthatók a rejtett hibák. Ezek az eszközök segítenek megtalálni a hibás kábelszakaszokat, rosszul lezárt buszvégeket vagy a kommunikációs zavarokat.

Gyakori problémák és megoldások:

• Rossz kábelezés/lezárás: A leggyakoribb hibaforrás. Ellenőrizze a kábelek épségét, a csatlakozók megfelelő bekötését és a lezáró ellenállások helyes beállítását a busz mindkét végén.
• Címzési konfliktus: Két eszköz ugyanazt a címet használja. Minden eszköznek egyedi címmel kell rendelkeznie.
• Helytelen GSD fájl/konfiguráció: Az eszköz nem a megfelelő GSD fájllal vagy hibás paraméterekkel van konfigurálva. Ellenőrizze a konfigurációt a mérnöki szoftverben.
• Túl sok eszköz egy szegmensen: Az ismétlők hiánya vagy a túl hosszú kábel okozhat jelgyengülést. Használjon ismétlőket vagy optikai konvertereket.
• Zaj/interferencia: Erős elektromágneses zavarok befolyásolhatják a kommunikációt. Ellenőrizze az árnyékolás épségét, a földelést, és ha szükséges, használjon optikai kábeleket.

„A hatékony diagnosztika és a gyors hibaelhárítás nem csupán időt takarít meg, hanem minimalizálja a termeléskiesést, biztosítva a folyamatos és megbízható ipari működést.”

Előnyök és kihívások a PROFIBUS hálózatoknál

Mint minden technológiának, a PROFIBUS hálózatoknak is megvannak a maga előnyei és kihívásai. Fontos, hogy tisztában legyünk ezekkel, amikor egy ipari kommunikációs rendszert tervezünk vagy üzemeltetünk.

Miért választják még mindig sokan?

Annak ellenére, hogy újabb technológiák is megjelentek az ipari kommunikációban, a PROFIBUS továbbra is rendkívül népszerű és széles körben alkalmazott. Ennek több oka is van:

• Robusztusság és megbízhatóság: A PROFIBUS-t kifejezetten ipari környezetre tervezték, ellenáll a zajnak, a hőmérséklet-ingadozásoknak és a mechanikai igénybevételnek. A differenciális jeltovábbítás és a Manchester kódolás stabil kommunikációt biztosít még zord körülmények között is.
• Sebesség (DP esetén): A PROFIBUS DP akár 12 Mbit/s sebessége elegendő a legtöbb gyártástechnológiai alkalmazás valós idejű igényeinek kielégítésére.
• Széleskörű támogatás és elterjedtség: Évtizedek óta a piacon van, így rengeteg eszközgyártó kínál PROFIBUS kompatibilis termékeket. Ez a széles választék és a bevált technológia biztonságot nyújt a felhasználóknak.
• Egyszerű integráció: A GSD fájloknak köszönhetően az új eszközök integrálása viszonylag egyszerű és szabványosított.
• Költséghatékony: A telepítési és karbantartási költségek gyakran alacsonyabbak, mint a hagyományos pont-pont közötti kábelezés esetén, különösen nagyobb rendszerekben.
• Fejlett diagnosztika: A beépített diagnosztikai funkciók megkönnyítik a hibák azonosítását és elhárítását, minimalizálva az állásidőt.

„A PROFIBUS tartós népszerűsége a megbízhatóság, a sebesség és az ipari környezethez való kiváló alkalmazkodóképesség bizonyítéka, ami generációk óta biztosítja a termelés stabilitását.”

Milyen kihívásokkal kell szembenézni?

Bár a PROFIBUS számos előnnyel jár, vannak olyan kihívások és korlátok is, amelyekkel számolni kell:

• Telepítés és karbantartás: Bár a GSD fájlok egyszerűsítik a konfigurációt, a fizikai kábelezés (helyes lezárás, árnyékolás, földelés) továbbra is precizitást igényel. A hibás telepítés kommunikációs problémákhoz vezethet.
• Korlátozott sávszélesség (az Ethernethez képest): Bár a 12 Mbit/s gyors, a modern ipari Ethernet alapú protokollok (pl. PROFINET, EtherCAT) sokkal nagyobb sávszélességet kínálnak, ami adatintenzívebb alkalmazásokhoz vagy jövőbeli bővítésekhez előnyösebb lehet.
• Komplexebb hálózati topológiák: A tiszta busz topológia egyszerű, de a komplexebb fa vagy gyűrű topológiák kiépítése ismétlőkkel vagy switch-ekkel némi szakértelmet igényelhet.
• IP-alapú kommunikáció hiánya: A PROFIBUS nem IP-alapú, ami azt jelenti, hogy nem illeszkedik közvetlenül a vállalati hálózatokhoz vagy az Ipar 4.0 koncepciókhoz, amelyek az Ethernet alapú kommunikációra épülnek. Átjárókra van szükség az integrációhoz.
• A jövőbeli fejlesztések iránya: Bár a PROFIBUS továbbra is támogatott és fejlesztett, a hangsúly egyre inkább az ipari Ethernet alapú megoldásokra tevődik át, mint például a PROFINET. Ez azt jelenti, hogy az új rendszerek tervezésekor érdemes mérlegelni a hosszú távú kompatibilitást és a bővíthetőséget.

„A PROFIBUS, mint bevált technológia, továbbra is alapvető, azonban a digitális átalakulás korában fontos figyelembe venni az újabb, IP-alapú megoldások térnyerését, amelyek a jövő ipari kommunikációjának irányát mutatják.”

Gyakran ismételt kérdések

Mi a különbség a PROFIBUS és a PROFINET között?

A PROFIBUS egy soros terepi busz rendszer, amely RS-485 vagy optikai kábelezést használ, és főleg master-slave kommunikációra épül, maximális sebessége 12 Mbit/s. A PROFINET egy ipari Ethernet alapú protokoll, amely szabványos Ethernet hardvert használ, TCP/IP alapú kommunikációt tesz lehetővé, és sokkal nagyobb sebességet (akár 1 Gbit/s) és rugalmasabb topológiákat kínál, beleértve a valós idejű kommunikációt is. A PROFINET a PROFIBUS utódjának tekinthető az ipari Ethernet világában.

Milyen hosszú lehet egy PROFIBUS kábel?

A PROFIBUS DP kábel hossza függ az adatátviteli sebességtől. Magasabb sebességen (pl. 12 Mbit/s) a maximális kábelhossz 100 méter is lehet, míg alacsonyabb sebességen (pl. 93,75 kbit/s) akár 1200 méter is elérhető ismétlő nélkül. PROFIBUS PA esetén a maximális kábelhossz 1900 méter is lehet egy szegmensen belül. Ismétlőkkel és optikai konverterekkel a teljes hálózat sokkal nagyobb kiterjedésű lehet.

Szükséges-e lezáró ellenállás a PROFIBUS hálózaton?

Igen, feltétlenül. A PROFIBUS DP hálózat mindkét végén lezáró ellenállásra van szükség (általában 120 Ohm), hogy megakadályozza a jelvisszaverődéseket, amelyek súlyos kommunikációs hibákat okozhatnak. Sok PROFIBUS csatlakozóba be van építve ez az ellenállás, és egy kapcsolóval aktiválható.

Hány eszközt lehet csatlakoztatni egy PROFIBUS szegmensre?

Egy PROFIBUS DP szegmensre elméletileg 32 eszköz (master és slave) csatlakoztatható ismétlő nélkül. Ismétlők használatával több szegmens hozható létre, így a teljes hálózaton akár 126 eszköz is lehet. PROFIBUS PA esetén ez a szám függ a tápellátás kapacitásától és a kábelhossztól.

Mi az a GSD fájl, és miért fontos?

A GSD (General Station Description) fájl egy szabványos (XML alapú) leíró fájl, amelyet az eszközgyártók biztosítanak a PROFIBUS slave eszközeikhez. Fontos, mert tartalmazza az eszköz összes műszaki jellemzőjét és konfigurációs lehetőségét. A mérnöki szoftver (pl. PLC programozó szoftver) a GSD fájl alapján ismeri fel az eszközt, és teszi lehetővé annak paraméterezését, anélkül, hogy a felhasználónak manuálisan kellene minden részletet beállítania.

Lehet-e egy PROFIBUS DP hálózatot PROFIBUS PA eszközökkel összekötni?

Igen, ez gyakori gyakorlat a folyamatautomatizálásban. Egy speciális átjáró eszközre, az úgynevezett PROFIBUS DP/PA linkre vagy couplerre van szükség. Ez az eszköz konvertálja a DP protokollját és fizikai rétegét a PA protokolljára és fizikai rétegére, lehetővé téve a kommunikációt a gyorsabb gyártási zónák és a robbanásveszélyes folyamatvezérlési zónák között.
