A modern otthonokban és ipari létesítményekben a gáz biztonságos felhasználása alapvető fontosságú kérdés. Minden nap millió ember támaszkodik gázalapú fűtésre, főzésre és melegvíz-előállításra, miközben sokszor nem is gondolunk arra, hogy mi biztosítja a rendszer megbízható működését. A háttérben egy apró, de rendkívül fontos alkatrész dolgozik: a gáz nyomásszabályozó szelep.
Ez a kis mérnöki csoda felelős azért, hogy otthonunkban mindig megfelelő nyomáson érkezzen a gáz a készülékekhez. A nyomásszabályozó szelep egy automatikus eszköz, amely folyamatosan monitorozza és beállítja a gáz nyomását, biztosítva ezzel a biztonságos és hatékony működést. Működése összetett fizikai és mechanikai elveken alapul, amelyek megértése segít felismerni ennek a technológiának a jelentőségét.
Ebben az átfogó útmutatóban minden fontos információt megtalálsz a gáz nyomásszabályozó szelepekkel kapcsolatban. Megismered a működési elvüket, a különböző típusokat, a telepítési követelményeket és a karbantartási tudnivalókat. Praktikus tanácsokat kapsz a hibakereséshez és megtudhatod, mikor érdemes szakember segítségét kérni.
A gáz nyomásszabályozó szelep alapjai

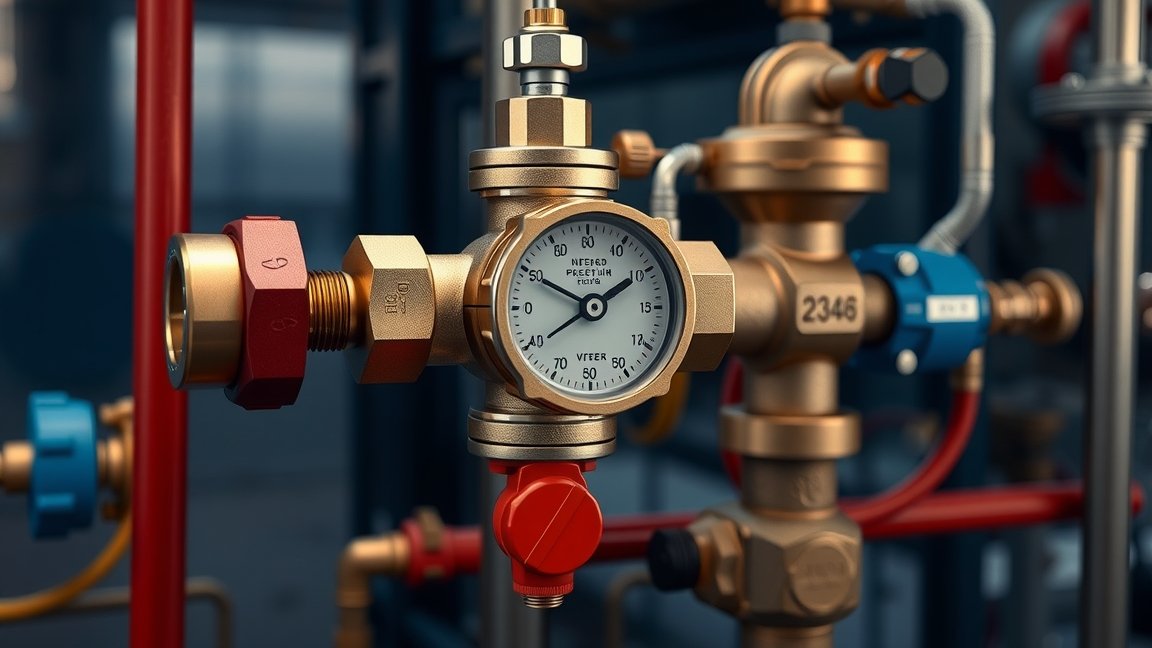

A gáz nyomásszabályozó szelep egy precíziós mechanikai eszköz, amely automatikusan csökkenti és stabilizálja a magas nyomású gáz nyomását az alkalmazás által megkövetelt szintre. A működése azon az elven alapul, hogy a bemeneti nyomás és a kimeneti nyomás közötti különbséget egy rugós mechanizmus és egy membrán segítségével szabályozza.
Főbb komponensek és felépítés
A nyomásszabályozó szelep több kritikus elemből áll:
• Membrán vagy dugattyú – A nyomásváltozásokra reagáló mozgó elem
• Rugó – A kívánt kimeneti nyomást beállító elem
• Szeleptest – A gáz áramlási útját biztosító ház
• Beállító csavar – A kimeneti nyomás finomhangolására szolgál
• Biztonsági szelep – Túlnyomás esetén aktiválódó védelem
A membrán vagy dugattyú a kimeneti nyomás változásaira reagálva mozog, ezzel szabályozva a szelep nyitottságát. Amikor a kimeneti nyomás csökken, a rugó nyomása nagyobb lesz, mint a membrán másik oldalán lévő nyomás, így a szelep jobban kinyílik. Fordított esetben a szelep zárja magát.
Működési mechanizmus részletesen
🔧 A szabályozási folyamat automatikus és folyamatos. A bemeneti oldalon érkező magas nyomású gáz a szeleptesten keresztül áramlik, ahol a mechanizmus csökkenti a nyomását. A kimeneti nyomást a membrán érzékeli, amely kapcsolódik a szelepnyílás szabályozó elemével.
Ha a fogyasztás növekszik és a kimeneti nyomás csökken, a membrán mozgása nagyobb nyílást hoz létre, több gáz áramlik át, és a nyomás helyreáll. Ellenkező esetben, amikor a fogyasztás csökken, a szelep automatikusan szűkíti az átáramlást.
"A gáz nyomásszabályozás nem csak kényelem kérdése, hanem életbevágó biztonsági követelmény minden gázfelhasználó rendszerben."
Típusok és alkalmazási területek
Lakossági nyomásszabályozók
A háztartási alkalmazásokban használt nyomásszabályozók általában kisebb kapacitásúak és alacsonyabb kimeneti nyomásra vannak tervezve. Ezek jellemzően 20-30 mbar kimeneti nyomást biztosítanak, ami ideális a lakossági gázkészülékek számára.
Jellemző alkalmazások:
• Családi házak gázellátása
• Társasházi gázrendszerek
• Kisebb vendéglátóhelyek
• Irodaépületek
Ipari és kereskedelmi szabályozók
Az ipari környezetben használt nyomásszabályozók nagyobb kapacitással és szélesebb nyomástartománnyal rendelkeznek. Ezek képesek kezelni a nagy volumenű gázáramlást és változó terhelési viszonyokat.
| Típus | Kapacitás | Kimeneti nyomás | Alkalmazás |
|---|---|---|---|
| Lakossági | 6-25 m³/h | 20-30 mbar | Családi házak |
| Kereskedelmi | 25-100 m³/h | 30-100 mbar | Kisebb üzemek |
| Ipari | 100+ m³/h | 100-500 mbar | Nagy létesítmények |
Speciális alkalmazások
🏭 Bizonyos iparágakban speciális követelményeket támasztanak a nyomásszabályozókkal szemben. A vegyiparban például robbanásbiztos kivitelre van szükség, míg az élelmiszeriparban higiéniai követelményeket kell teljesíteni.
Az orvosi gázok területén rendkívül precíz szabályozásra van szükség, ahol a nyomás ingadozása akár életveszélyes is lehet. Ezekben az esetekben dupla redundanciával és folyamatos monitorozással ellátott rendszereket alkalmaznak.
Telepítés és beüzemelés
Telepítési követelmények
A gáz nyomásszabályozó szelep telepítése szigorú szabályok betartását igényli. A MSZ 5601 szabvány részletesen meghatározza a telepítési követelményeket, amelyek betartása kötelező minden esetben.
Alapvető telepítési szabályok:
• Megfelelő szellőzés biztosítása
• Könnyen hozzáférhető helyen történő elhelyezés
• Fagyás elleni védelem
• Megfelelő távolság tartása gyújtóforrástól
• Szakszerű csővezetékek használata
Beüzemelési folyamat
⚙️ A beüzemelés során több lépést kell követni a biztonságos működés érdekében. Először ellenőrizni kell a mechanikai csatlakozásokat és a tömítéseket. Ezt követően fokozatosan kell feltölteni a rendszert gázzal, közben folyamatosan ellenőrizve a szivárgásokat.
A nyomás beállítása precíziós műszerekkel történik. A beállító csavar segítségével finomhangolható a kimeneti nyomás, amely során figyelni kell a terhelési viszonyok változására is.
"A szakszerű telepítés és beüzemelés a gázrendszer élettartamának és biztonságának alapja."
Karbantartás és élettartam
Rendszeres karbantartási feladatok
A gáz nyomásszabályozó szelep megbízható működéséhez rendszeres karbantartásra van szükség. A karbantartási gyakoriság függ a használat intenzitásától és a környezeti körülményektől.
Éves karbantartási lista:
• Külső állapot ellenőrzése
• Szivárgásvizsgálat
• Nyomásérték kontrollja
• Biztonsági szelep működésének tesztelése
• Membránok és tömítések vizsgálata
Élettartamot befolyásoló tényezők
📊 A nyomásszabályozó szelep élettartama számos faktortól függ. A minőségi alkatrészek általában 15-20 évig szolgálnak megbízhatóan, azonban ez jelentősen rövidülhet kedvezőtlen körülmények között.
| Tényező | Hatás az élettartamra | Megelőzés |
|---|---|---|
| Szennyeződések | Jelentős csökkenés | Szűrők használata |
| Korróziós környezet | Közepes csökkenés | Védőbevonat |
| Túlterhelés | Nagy csökkenés | Megfelelő méretezés |
| Rendszeres karbantartás | Jelentős növelés | Tervezett karbantartás |
Cserealkatrészek és felújítás
🔄 Bizonyos alkatrészek rendszeres cseréje szükséges a folyamatos működéshez. A membránok és tömítések jellemzően 5-7 évente cserélendők, míg a rugók és egyéb mechanikai alkatrészek hosszabb élettartammal rendelkeznek.
A teljes felújítás során a szeleptest megtisztítása, az összes kopó alkatrész cseréje és az újrakalibrálás történik meg. Ez költséghatékony alternatívája lehet a teljes csere helyett.
Hibaelhárítás és diagnosztika
Gyakori problémák azonosítása
A gáz nyomásszabályozó szelep működésében fellépő problémák többsége jellemző tünetekkel jelentkezik. A korai felismerés segít megelőzni a komolyabb hibákat és biztonsági kockázatokat.
Tipikus hibatünetek:
• Ingadozó gáznyomás
• Szivárgás a szelep környékén
• Szokatlan zajok működés közben
• Alacsony kimeneti nyomás
• Túl magas kimeneti nyomás
Diagnosztikai módszerek
⚡ A hibák diagnosztizálásához speciális műszerekre és szakmai ismeretekre van szükség. A nyomásmérő manométerek segítségével ellenőrizhető a be- és kimeneti nyomás, valamint azok stabilitása.
A szivárgásvizsgálat szappanos vízzel vagy gázdetektorral végezhető. Fontos, hogy soha ne használjunk nyílt lángot a szivárgás keresésére, mivel ez rendkívül veszélyes lehet.
"A hibás nyomásszabályozó nem csak gazdasági kárt okozhat, hanem súlyos biztonsági kockázatot is jelenthet."
Önálló hibaelhárítás lehetőségei
Bizonyos kisebb problémák otthon is megoldhatók, azonban fontos tudni, hogy mikor szükséges szakember bevonása. Az önálló beavatkozás csak a külső tisztításra és az alapvető ellenőrzésekre korlátozódhat.
Mit tehetünk magunk:
• Külső szennyeződések eltávolítása
• Látható szivárgások jelentése
• Nyomásérték leolvasása
• Szokatlan jelenségek dokumentálása
Mikor hívjunk szakembert:
• Bármilyen szivárgás észlelésekor
• Nyomásproblémák esetén
• Rendszeres karbantartáshoz
• Alkatrészcsere szükségessége
Biztonsági szempontok
Gázbiztonsági alapelvek
A gáz nyomásszabályozó szelep biztonsági szempontból kritikus szerepet játszik a gázellátó rendszerben. A helytelen működés súlyos következményekkel járhat, ezért a biztonsági előírások betartása alapvető fontosságú.
Elsődleges biztonsági funkciók:
• Túlnyomás elleni védelem
• Automatikus gázelzárás vészhelyzetben
• Folyamatos nyomásmonitorozás
• Szivárgás minimalizálása
• Megbízható működés szélsőséges körülmények között
Vészhelyzeti eljárások
🚨 Gázszag vagy szivárgás észlelése esetén azonnal meg kell tenni a szükséges intézkedéseket. A legfontosabb a gyors és megfontolt cselekvés, amely megakadályozhatja a súlyos baleseteket.
Vészhelyzeti teendők:
- Gázszag esetén ne kapcsoljon be/ki elektromos készüléket
- Nyissa ki az ablakokat szellőztetés céljából
- Zárja el a főgázszelepet
- Hagyja el az épületet
- Értesítse a gázszolgáltatót és a tűzoltóságot
Megelőzési stratégiák
A balesetek megelőzése sokkal hatékonyabb, mint a következmények kezelése. A rendszeres ellenőrzések és a megfelelő karbantartás jelentősen csökkenti a kockázatokat.
"A gázbiztonsági kultúra kialakítása minden felhasználó felelőssége, nem csak a szakembereké."
Szabványok és jogszabályok
Hazai szabályozási környezet
Magyarországon a gáz nyomásszabályozó szelepek telepítését és használatát több jogszabály és műszaki előírás szabályozza. A 2009. évi XLII. törvény a földgáz ellátásról alapvető kereteket biztosít, míg a végrehajtási rendeletek részletes előírásokat tartalmaznak.
Főbb szabályozó dokumentumok:
• MSZ 5601 sorozat – Gázellátó rendszerek
• MSZ EN 334 – Gáznyomás-szabályozók
• MGSZ (Magyar Gáz Szabályzat)
• Helyi gázszolgáltatói előírások
Európai és nemzetközi standardok
🌍 Az Európai Unió egységes szabványrendszere biztosítja a termékek minőségét és biztonságát. A CE jelölés kötelező minden forgalomba hozott nyomásszabályozó szelepnél, amely garantálja a megfelelőséget.
Az EN 334 szabvány részletesen meghatározza a gáznyomás-szabályozók követelményeit, tesztelési módszereit és teljesítménykritériumait. Ez biztosítja, hogy minden európai piacon elérhető termék megfeleljen a magas biztonsági elvárásoknak.
Engedélyezési folyamatok
A telepítés előtt be kell szerezni a szükséges engedélyeket. A gázszerelési munkálatokat csak megfelelő képesítéssel rendelkező szakember végezheti, aki felelős a szabványoknak megfelelő kivitelezésért.
"A szabványok betartása nem adminisztratív teher, hanem a biztonságos működés garanciája."
Költségek és gazdaságossági szempontok
Beszerzési költségek
A gáz nyomásszabályozó szelep ára széles skálán mozog a típus, kapacitás és minőség függvényében. A lakossági alkalmazásokban használt egyszerűbb modellek néhány tízezer forinttól kezdődnek, míg az ipari változatok százezer forint feletti áron mozognak.
Árformáló tényezők:
• Kapacitás és teljesítmény
• Anyagminőség és kivitel
• Gyártói márka és garancia
• Speciális funkciók és tartozékok
• Beszerzési mennyiség
Üzemeltetési költségek
⚖️ A hosszú távú költségek szempontjából nem csak a beszerzési ár számít. Az üzemeltetési költségek között szerepel a rendszeres karbantartás, az esetleges javítások és az energiahatékonysági szempontok.
Éves üzemeltetési költségek:
- Rendszeres karbantartás: 10-20 ezer Ft
- Alkatrészcsere (átlagosan): 5-15 ezer Ft
- Szakember kiszállási díja: 8-12 ezer Ft
- Energiaveszteség: változó
Megtérülési számítások
A minőségi nyomásszabályozó szelep beruházása általában 5-8 év alatt térül meg a megbízhatóbb működés és az alacsonyabb karbantartási költségek révén. A pontos megtérülési idő függ a használat intenzitásától és a helyi körülményektől.
"A hosszú távú gazdaságosság szempontjából a minőségi termék választása mindig kifizetődik."
Jövőbeli technológiai fejlesztések
Intelligens szabályozórendszerek
A modern technológia fejlődésével megjelentek az intelligens gáz nyomásszabályozó szelepek, amelyek távoli monitorozást és automatikus diagnosztikát tesznek lehetővé. Ezek a rendszerek képesek valós időben jelenteni a működési paramétereket és előre jelezni a karbantartási igényeket.
Intelligens funkciók:
• Távoli monitorozás és riasztás
• Prediktív karbantartás
• Automatikus hibakeresés
• Energiaoptimalizálás
• Adatgyűjtés és elemzés
Környezetvédelmi szempontok
🌱 A környezettudatosság növekedésével egyre nagyobb hangsúly kerül a gázrendszerek hatékonyságára és környezetbarát működésére. Az új generációs nyomásszabályozók csökkentett emisszióval és jobb energiahatékonysággal rendelkeznek.
A biogas és megújuló gázok térnyerésével új kihívások jelentkeznek a nyomásszabályozás területén. Ezek a gázok eltérő tulajdonságokkal rendelkeznek, ami speciális szabályozási megoldásokat igényel.
Digitalizáció és IoT integráció
Az Internet of Things (IoT) technológiák integrálása lehetővé teszi a gázrendszerek okos hálózatba kapcsolását. Ez új lehetőségeket nyit a hatékonyság növelésében és a biztonsági szint emelésében.
"A jövő gázrendszerei intelligensek lesznek, proaktívan reagálva a változó igényekre és körülményekre."
Gyakran ismételt kérdések
Milyen gyakran kell ellenőrizni a gáz nyomásszabályozó szelepet?
A gáz nyomásszabályozó szelep ellenőrzését évente legalább egyszer el kell végezni szakember által. Lakossági használat esetén ez elegendő, azonban ipari alkalmazásokban gyakoribb ellenőrzés szükséges.
Mennyi ideig működik megbízhatóan egy nyomásszabályozó szelep?
Megfelelő karbantartás mellett egy minőségi nyomásszabályozó szelep 15-20 évig szolgálhat megbízhatóan. Az élettartam függ a használat intenzitásától és a környezeti körülményektől.
Mit tegyek, ha gázszagot érzek a nyomásszabályozó környékén?
Gázszag esetén azonnal zárja el a főgázszelepet, szellőztesse ki a helyiséget, ne használjon elektromos készülékeket és értesítse a gázszolgáltatót. Soha ne próbálja saját maga megjavítani a hibát.
Lehet-e magam beállítani a nyomásszabályozó szelepet?
A nyomásszabályozó szelep beállítása csak képzett szakember által végezhető. A helytelen beállítás veszélyes lehet és károsíthatja a gázkészülékeket.
Mennyibe kerül egy nyomásszabályozó szelep cseréje?
A csere költsége függ a szelep típusától és a munkadíjtól. Családi házak esetében általában 50-150 ezer forint közötti összeggel kell számolni, beleértve a szakmunka díját is.
Hogyan ismerhetem fel, ha hibás a nyomásszabályozó szelep?
A hibás működés jelei közé tartozik az ingadozó gáznyomás, a gázkészülékek rendellenes működése, szivárgás a szelep környékén vagy szokatlan zajok. Bármely ilyen tünet esetén szakembert kell hívni.
